Perbedaan single girder vs double girder terletak pada jumlah balok utama yang memikul hoist. Single girder memakai satu balok dengan hoist menggantung di bawahnya, sedangkan double girder memakai dua balok dengan trolley hoist berjalan di atas keduanya. Pilihan konfigurasi ini menentukan tinggi angkat yang bisa dicapai di dalam gedung, besar beban yang diteruskan ke struktur bangunan, dan nilai investasi awalnya.
Apa Itu Overhead Crane Single Girder dan Double Girder
Overhead crane bekerja melalui tiga gerakan: naik-turun oleh hoist, melintang mengikuti girder, dan memanjang mengikuti runway di sepanjang bangunan. Girder adalah balok utama yang menjembatani kedua sisi runway, dan jumlah balok inilah yang membedakan kedua konfigurasi. Gambaran umum cara kerja sistemnya dibahas pada artikel overhead crane adalah.

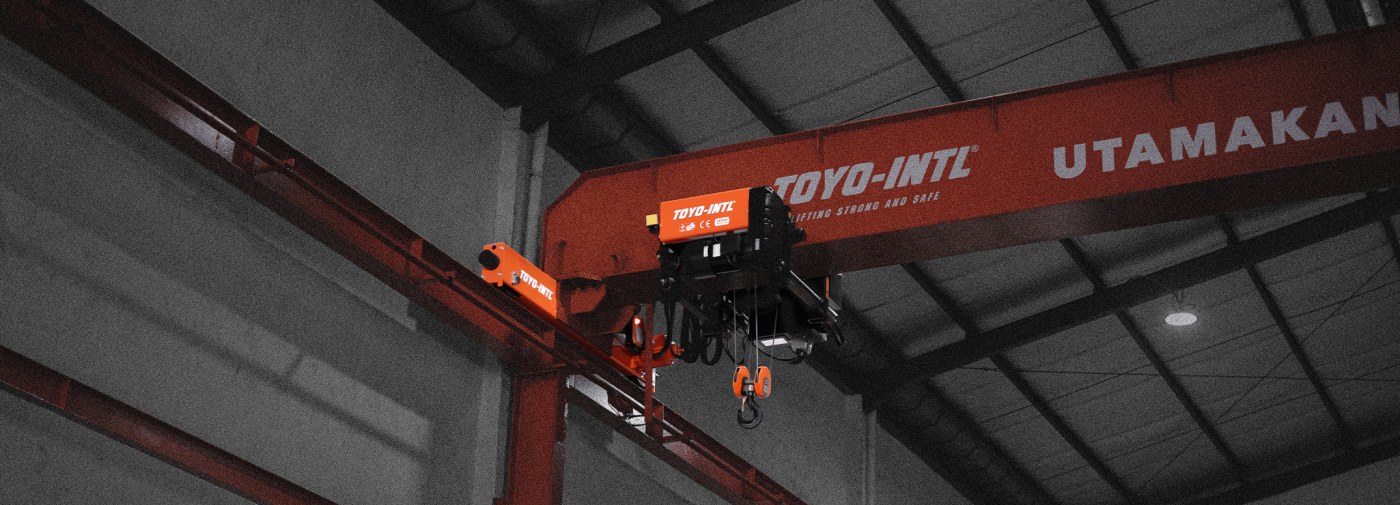

Single Girder
Konfigurasi ini memakai satu balok utama. Hoist dipasang pada trolley yang menggantung di flens bawah girder, sehingga unit angkat berada di bawah balok. Rangkanya lebih ringan, komponennya lebih sedikit, dan pemasangannya lebih cepat karena bagian yang harus diangkat ke posisi runway juga lebih sederhana.
Double Girder
Dua balok utama dipasang sejajar dan trolley hoist berjalan di atas rel yang terpasang pada kedua balok. Karena hoist berada di atas girder, kait dapat ditarik lebih tinggi mendekati atap. Rangkanya lebih kaku sehingga lebih mampu menahan lendutan ketika bentang melebar atau beban bertambah.
Perbedaan Single Girder dan Double Girder
Posisi Hoist dan Tinggi Angkat
Pada single girder, sebagian tinggi ruang terpakai oleh girder itu sendiri karena hoist menggantung di bawahnya. Pada double girder, trolley berjalan di atas balok sehingga tinggi angkat efektif bertambah pada ketinggian bangunan yang sama. Cara mengukur jarak ini dijelaskan pada artikel headroom hoist.
Kapasitas, Bentang, dan Lendutan
Makin lebar bentang dan makin besar beban, makin besar pula lendutan girder. Satu balok tunggal harus dibuat jauh lebih berat untuk menahan kombinasi beban besar dan bentang lebar, dan pada titik tertentu dua balok menjadi pilihan yang lebih masuk akal secara struktur. Karena itu single girder lazim dipakai pada kapasitas ringan sampai menengah, sedangkan double girder dipilih saat kapasitas, bentang, atau keduanya meningkat.
Beban ke Runway dan Struktur Bangunan
Bobot crane ikut menentukan ukuran runway, kolom, dan pondasi. Single girder yang lebih ringan menurunkan beban mati pada struktur dan sering menjadi pilihan yang paling realistis untuk bangunan lama dengan kapasitas struktur terbatas. Double girder menambah bobot, sehingga kemampuan struktur bangunan perlu diperiksa sejak tahap perencanaan, bukan setelah unit dipesan.
Biaya Investasi dan Akses Perawatan
Material yang lebih sedikit, komponen yang lebih sederhana, dan pemasangan yang lebih singkat membuat single girder lebih hemat pada investasi awal. Double girder menuntut biaya lebih besar, tetapi memberi kekakuan dan kemampuan kerja yang lebih tinggi. Dari sisi perawatan, double girder justru lebih mudah diakses karena walkway dapat dipasang di sisi girder sehingga pemeriksaan trolley dan hoist lebih aman dilakukan.
Kelengkapan Tambahan
Magnet lifter, grab, spreader beam, walkway, kabin operator, sampai hoist kedua lebih mudah diakomodasi pada double girder karena ruang di atas girder lebih leluasa. Pada single girder, penambahan perangkat semacam ini lebih terbatas dan sering memerlukan perhitungan ulang.
Kapan Single Girder Sudah Cukup
- Beban yang diangkat ringan sampai menengah dan relatif seragam.
- Frekuensi pengangkatan tidak tinggi dan tidak berlangsung terus-menerus sepanjang shift.
- Bentang antar runway tidak terlalu lebar.
- Struktur bangunan memiliki kapasitas terbatas atau crane dipasang pada gedung yang sudah berdiri.
- Kebutuhan tinggi angkat masih terpenuhi tanpa harus memaksimalkan jarak kait ke atap.
Kapan Double Girder Lebih Tepat
- Kapasitas angkat besar, atau beban sering mendekati kapasitas maksimum.
- Bentang lebar sehingga lendutan pada girder tunggal menjadi masalah.
- Tinggi angkat harus dimaksimalkan pada ketinggian bangunan yang terbatas.
- Crane dipakai intensif dengan siklus kerja padat. Penentuan kelas kerjanya dibahas pada artikel duty class hoist.
- Dibutuhkan walkway, kabin operator, atau perangkat angkat tambahan di atas girder.
Komponen yang Menentukan Kinerja Crane
Hoist
Hoist menentukan kapasitas, kecepatan angkat, dan tinggi angkat. Untuk kapasitas besar atau tinggi angkat yang panjang, electric wire rope hoist lebih umum dipakai; untuk kebutuhan yang lebih ringan, electric chain hoist sering sudah memadai. Perbandingan keduanya ada pada artikel electric chain hoist vs wire rope hoist, sedangkan pilihan unitnya dapat dilihat pada kategori electric wire rope hoist.
End Carriage
End carriage adalah rangka beroda di kedua ujung girder yang menumpu seluruh crane dan membuatnya berjalan di sepanjang runway. Pemilihan roda, motor penggerak, dan jarak antar roda memengaruhi kehalusan gerakan serta laju keausan rel. Fungsinya diulas pada artikel fungsi end carriage, dan komponennya tersedia pada kategori end carriage.
Trolley dan Rel
Trolley membawa hoist melintasi girder. Pada single girder, trolley menggantung pada flens bawah sehingga lebar flens dan kapasitas trolley harus cocok dengan profil balok. Pada double girder, trolley berjalan di atas rel yang terpasang pada kedua girder. Pilihan unitnya ada pada kategori girder trolley, dan lini alat angkat lainnya dapat ditelusuri dari halaman utama TOYO-INTL Indonesia.
Langkah Memilih Overhead Crane
- Tentukan beban terberat yang akan diangkat, lalu tambahkan berat alat bantu angkat seperti sling, spreader, atau magnet lifter.
- Ukur bentang antar runway dan tinggi bersih dari lantai sampai bagian terendah rangka atap.
- Tetapkan tinggi angkat yang benar-benar dibutuhkan, termasuk saat beban harus melewati mesin atau rak.
- Perkirakan frekuensi dan durasi pengangkatan per shift untuk menetapkan kelas kerja crane dan hoist.
- Periksa kemampuan struktur bangunan dan runway bersama perencana struktur sebelum konfigurasi dikunci.
- Bandingkan single girder dan double girder berdasarkan seluruh poin di atas, bukan hanya harga unitnya.
Perawatan dan Keselamatan Operasional
- Lakukan pemeriksaan harian sebelum operasi: fungsi tombol kendali, rem, limit switch, serta kondisi rantai atau wire rope.
- Periksa keausan roda end carriage dan kelurusan rel runway secara berkala, karena rel yang tidak lurus mempercepat keausan roda dan membebani motor.
- Ikuti jadwal pelumasan dari pabrikan dan catat setiap penggantian komponen agar pola kerusakan terlihat lebih awal.
- Hindari menarik beban secara miring. Dampaknya dibahas pada artikel side pull pada hoist.
- Pastikan crane menjalani pemeriksaan dan pengujian sesuai ketentuan yang berlaku. Dasar dan jadwalnya diuraikan pada artikel riksa uji alat angkat dan angkut.
Pertanyaan yang Sering Diajukan
Apa perbedaan utama single girder dan double girder pada overhead crane?
Single girder memakai satu balok utama dengan hoist menggantung di bawahnya, sedangkan double girder memakai dua balok dengan trolley hoist berjalan di atasnya. Perbedaan posisi hoist ini berdampak pada tinggi angkat yang bisa dicapai, kekakuan rangka, bobot crane, serta biaya pengadaan dan pemasangan.
Berapa kapasitas maksimal overhead crane single girder?
Batasnya tidak tunggal karena bergantung pada bentang, kelas kerja, dan rancangan pabrikan. Secara umum single girder dipakai pada rentang kapasitas ringan sampai menengah, dan ketika kapasitas serta bentang naik bersamaan, double girder menjadi pilihan yang lebih wajar. Angka pastinya harus merujuk pada data teknis unit yang ditawarkan.
Mana yang lebih hemat, single girder atau double girder?
Pada investasi awal single girder lebih hemat karena materialnya lebih sedikit dan pemasangannya lebih cepat. Namun bila kebutuhan kapasitas, bentang, atau intensitas kerja melampaui kemampuannya, memaksakan single girder justru menambah biaya perbaikan dan waktu berhenti produksi.
Apakah overhead crane single girder bisa diubah menjadi double girder?
Perubahan konfigurasi berarti mengganti girder, trolley, dan umumnya end carriage, serta meninjau ulang runway dan struktur bangunan karena bobot bertambah. Secara praktik langkah ini mendekati pembangunan crane baru, sehingga kebutuhan jangka panjang sebaiknya diperhitungkan sejak tahap perencanaan.
Apa fungsi end carriage pada overhead crane?
End carriage adalah rangka beroda di kedua ujung girder yang menumpu seluruh crane dan membuatnya berjalan di sepanjang runway. Komponen ini meneruskan beban crane beserta muatannya ke rel dan struktur bangunan, sehingga kondisi roda dan kelurusan rel memengaruhi kehalusan gerakan serta keausan jangka panjang.
